Стандартные размеры стальных труб по спецификации Schedule 20 в основном указаны в стандарте ASME B36.10M, начиная с NPS 8 и выше. Трубы меньшего диаметра с тонкой стенкой иногда продаются под коммерческими или нестандартными обозначениями, поэтому покупателям следует проверять фактическую толщину стенки, а не полагаться исключительно на обозначение “SCH 20”.”
Приложение 20. Таблица размеров труб и толщины стенок
Таблица 20. Толщина труб в мм
Приведенные ниже размеры труб, указанные в Приложении 20, основаны на Стандарт ASME B36.10M для сварных и бесшовных труб из кованой стали. Стандартные размеры труб SCH 20 приведены в таблице от От NPS 8 до NPS 36.
При выборе труб меньших диаметров покупателям не следует исходить из того, что продукт, обозначенный в коммерческой документации как “Schedule 20”, соответствует толщине стенки, указанной в стандарте ASME B36.10M. Перед размещением заказа всегда следует уточнять фактическую толщину стенки в миллиметрах или дюймах.
| NPS | DN | Наружный диаметр (дюймы) | Наружный диаметр (мм) | SCH 20 Толщина стенки (дюймы) | SCH 20 Толщина стенки (мм) | Внутренний диаметр (дюймы) | Внутренний диаметр (мм) | Вес (фунт/фунт) | Вес (кг/м) |
|---|---|---|---|---|---|---|---|---|---|
| 8 | 200 | 8.625 | 219.1 | 0.250 | 6.35 | 8.125 | 206.4 | 22.39 | 33.32 |
| 10 | 250 | 10.750 | 273.0 | 0.250 | 6.35 | 10.250 | 260.3 | 28.06 | 41.76 |
| 12 | 300 | 12.750 | 323.8 | 0.250 | 6.35 | 12.250 | 311.1 | 33.40 | 49.71 |
| 14 | 350 | 14.000 | 355.6 | 0.312 | 7.92 | 13.376 | 339.8 | 45.63 | 67.91 |
| 16 | 400 | 16.000 | 406.4 | 0.312 | 7.92 | 15.376 | 390.6 | 52.30 | 77.83 |
| 18 | 450 | 18.000 | 457.2 | 0.312 | 7.92 | 17.376 | 441.4 | 58.94 | 87.71 |
| 20 | 500 | 20.000 | 508.0 | 0.375 | 9.53 | 19.250 | 489.0 | 78.72 | 117.15 |
| 22 | 550 | 22.000 | 558.8 | 0.375 | 9.53 | 21.250 | 539.8 | 86.78 | 129.14 |
| 24 | 600 | 24.000 | 609.6 | 0.375 | 9.53 | 23.250 | 590.6 | 94.83 | 141.12 |
| 26 | 650 | 26.000 | 660.4 | 0.500 | 12.70 | 25.000 | 635.0 | 136.23 | 202.74 |
| 28 | 700 | 28.000 | 711.2 | 0.500 | 12.70 | 27.000 | 685.8 | 146.97 | 218.71 |
| 30 | 750 | 30.000 | 762.0 | 0.500 | 12.70 | 29.000 | 736.6 | 157.70 | 234.68 |
| 32 | 800 | 32.000 | 812.8 | 0.500 | 12.70 | 31.000 | 787.4 | 168.43 | 250.65 |
| 34 | 850 | 34.000 | 863.6 | 0.500 | 12.70 | 33.000 | 838.2 | 179.17 | 266.63 |
| 36 | 900 | 36.000 | 914.4 | 0.500 | 12.70 | 35.000 | 889.0 | 189.69 | 282.29 |
Примечание: Внутренний диаметр рассчитывается как внешний диаметр минус двойная номинальная толщина стенки. Масса труб указана в теоретических значениях и может незначительно отличаться из-за производственных допусков. Перед закупкой всегда необходимо уточнить применимый стандарт, марку материала и фактическую толщину стенки.
Краткий справочник по толщине стенок SCH 20
Для покупателей, которым требуется лишь быстро проверить толщину труб по таблице 20:
| Номинальный размер трубы | Толщина стенки (дюймы) | Толщина стенок (мм) |
| NPS 8–12 | 0.250 | 6.35 |
| NPS 14–18 | 0.312 | 7.92 |
| NPS 20–24 | 0.375 | 9.53 |
| NPS 26–36 | 0.500 | 12.70 |
Таким образом, толщина труб серии 20 колеблется в диапазоне от от 6,35 мм до 12,70 мм, в зависимости от номинального размера трубы. Номер класса не указывает на какую-либо фиксированную толщину стенки и не должен рассматриваться как показатель давления.
Стальные трубы по спецификации 20
Что такое труба по графику 20？
- Определение "Расписание" взято из Американский стандарт ASME (Американское общество инженеров-механиков), который используется для регулирования серий толщин стальных труб. Труба Schedule 20 является одной из наиболее распространённых Технические характеристики толщины стенок труб.
- С численной точки зрения, чем меньше значение по таблице, тем тоньше стенка стальной трубы, тем меньше её вес и тем выше эффективность транспортировки жидкости, однако при этом в определённой степени снижается несущая способность. По сравнению с sch40, sch80 По сравнению с другими типами труб данная модель относится к серии тонкостенных труб.
Какова толщина трубы по стандарту Schedule 20?
Толщина труб класса Schedule 20 варьируется от 0,250 дюйма (6,35 мм) для размеров NPS 8–12 до 0,500 дюйма (12,70 мм) для труб большего диаметра, таких как NPS 26–36.
| Диапазон размеров | Толщина SCH 20 |
|---|---|
| NPS 8–12 | 0,250″ / 6,35 мм |
| NPS 14–18 | 0,312 дюйма / 7,92 мм |
| NPS 20–24 | 0,375 дюйма / 9,53 мм |
| NPS 26–36 | 0,500″ / 12,70 мм |
Труба Schedule 20 Распространенные материалы
Углеродистая сталь
Это самый распространенный материал для всех труб, обычно используется в условиях нормальной и средней температуры с отсутствием или очень слабой коррозионной активностью.
ASTM A106 Группа B, ASTM A53 Группа B, API 5L Гр. B / X42/X52
Нержавеющая сталь
Труба Schedule 20 из нержавеющей стали может использоваться в коррозионных средах. Трубы Schedule 20 из нержавеющей стали также лучше всего подходят для применения в условиях, требующих высокой чистоты, например, в медицине и пищевой промышленности.
AISI 304 / 304L, AISI 316 / 316L, AISI 321
Материал сплава
Легированный материал сочетает в себе преимущества многих различных материалов и может использоваться в очень экстремальных и суровых условиях. Однако, несмотря на то, что легированный материал труб Schedule 20 отличается хорошим качеством, труба все еще остается относительно тонкой. В условиях слишком высокого давления легированный материал труб Schedule 20 не выдержит.
ASTM A335 P11, P22, P91
Толщина стенок труб класса Schedule 20 зависит от их размера.
В отличие от Приложение 40 и Приложение 80, Серия 20 предназначена для систем с низким давлением, где важную роль играют снижение веса и уменьшение затрат на материалы.
Приложение 20. Таблица быстрых расчетов толщины стенок труб
Трубы класса Schedule 20 не имеют фиксированной толщины стенки. Согласно стандарту ASME B36.10M, номинальная толщина стенки увеличивается от 0,250 дюйма (6,35 мм) в 0,500 дюйма (12,70 мм) по мере увеличения диаметра трубы.
| Номинальный размер трубы | SCH 20 Толщина стенки (дюймы) | SCH 20 Толщина стенки (мм) |
|---|---|---|
| NPS 8–12 | 0.250 | 6.35 |
| NPS 14–18 | 0.312 | 7.92 |
| NPS 20–24 | 0.375 | 9.53 |
| NPS 26–36 | 0.500 | 12.70 |
Размер «20» является обозначением размера, а не номинальным давлением. Номинальное давление трубы необходимо определять с учетом её размера, марки материала, рабочей температуры, припуска на коррозию и применимых норм проектирования.
Приложение 20. Номинальное давление в трубах
Номинальное давление труб класса Schedule 20 зависит от:
- Размер трубы
- Марка материала
- Рабочая температура
В целом трубы класса Schedule 20 предназначены для систем низкого давления, и их выбор не должен основываться исключительно на номере класса.
При разработке критически важных систем расчеты давления должны проводиться в соответствии с применимыми стандартами ASTM или ASME.
Примечание: Не следует допускать трубу к эксплуатации под давлением исключительно на том основании, что в коммерческом предложении указано “Schedule 20”.”
| Максимально допустимое давление (psi) (kPa) | ||
| NPS (в) | Наружный диаметр (в) (мм) | Расписание 20 |
| 8 | 8.625 | 1420 |
| 219 | 9791 | |
| 10 | 10.75 | 1140 |
| 273 | 7860 | |
| 12 | 12.75 | 961 |
| 324 | 6626 | |
| 14 | 14 | 1092 |
| 356 | 7529 | |
| 16 | 16 | 956 |
| 406 | 6592 | |
| 18 | 18 | 849 |
| 457 | 5854 | |
| 20 | 20 | 919 |
| 508 | 6337 | |
| 22 | 22 | 835 |
| 559 | 5757 | |
| 24 | 24 | 766 |
| 610 | 5282 | |
| 30 | 30 | 817 |
| 762 | 5633 | |
| 32 | 32 | 766 |
| 813 | 5282 | |
| 34 | 34 | 721 |
| 864 | 4971 | |
| 36 | 36 | 681 |
| 914 | 4695 | |
| 42 | 42 | 583 |
| 1067 | 4020 | |
Размеры труб Sch20 (NPS и DN)
NPS | 1/2 | 3/4 | 1 | 1¼ | 1½ | 2 | 2½ | 3 |
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |

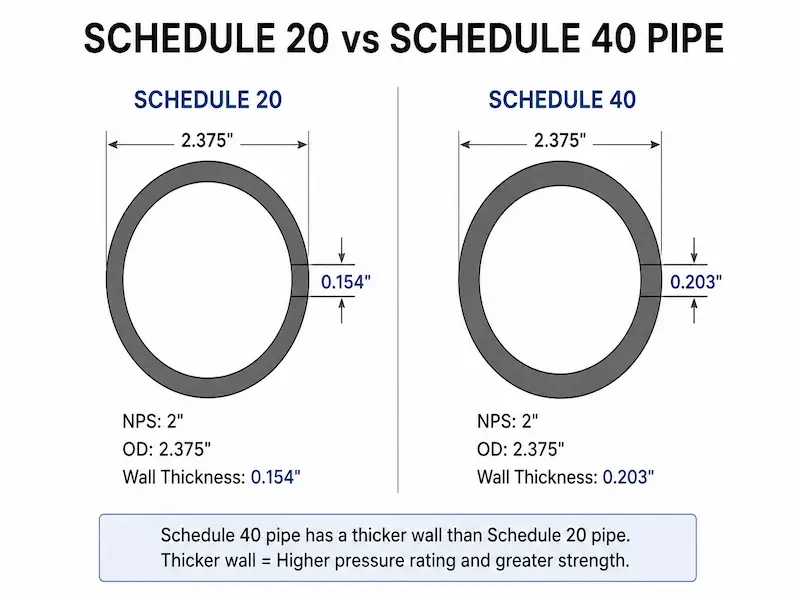

Трубы класса 20 и трубы класса 40
| Артикул | SCH 20 | SCH 40 |
|---|---|---|
| Толщина стенок | Нижний | Выше |
| Вес | Зажигалка | Тяжелее |
| Номинальное давление | Нижний | Выше |
| Стоимость | Нижний | Выше |
| Типичное использование | Дренаж | Вода и газ |
| Артикул | NPS 8, семестр 20 | NPS 8 SCH 40 |
|---|---|---|
| OD | 8,625″ | 8,625″ |
| Толщина стенки | 0,250″ | 0,322″ |
| Приблизительный внутренний диаметр | 8,125″ | 7,981″ |
| Относительный вес | Нижний | Выше |
Вы можете перейти по ссылке ниже, чтобы ознакомиться со сравнением труб серий 40 и 80.
Стальные трубы с графиком 40 и 80: Всестороннее сравнение и руководство по выбору
Производитель труб Schedule 20
Вы ищете трубы с графиком 20? Вам нужна углеродистая или нержавеющая сталь? Если у вас есть какие-либо запросы или вопросы, пожалуйста, свяжитесь с PANDAPIPE, нажав на кнопку ниже. PANDAPIPE - это компания, которая объединяет производство и продажи, и наш подход, ориентированный на клиента, имеет первостепенное значение. Мы стремимся к своевременной доставке, безупречному качеству продукции и беспрецедентному обслуживанию клиентов.
Для труб меньших размеров не отправляйте запрос на предложение, указав только “SCH 20”. Укажите требуемую толщину стенки в миллиметрах или дюймах, поскольку в стандарте ASME B36.10M для данного номинального диаметра (NPS) такое обозначение может отсутствовать.
Области применения труб Sch 20
Трубы Schedule 20 часто используются в средах с низким давлением.
- Система водоснабжения и водоотведения здания: используется для крепления труб водоснабжения и водоотведения в высотных зданиях, в системах противопожарной защиты, а также в некоторых промышленных системах циркуляции охлаждающей воды.
- Химическая и энергетическая промышленность: используется для транспортировки коррозионных химических сред, таких как кислоты и щелочи, а также применяется в системах трубопроводов охлаждающей воды для предотвращения индукции разрядов молнии или прохождения тока замыкания на землю.
- Сельскохозяйственное поле: благодаря своей коррозионной стойкости этот материал подходит для труб, используемых в системах водоснабжения и орошения в сельском хозяйстве.
- Пищевая и фармацевтическая промышленность: Трубы Sch20 могут соответствовать требованиям к коррозионной стойкости после проведения такой обработки поверхности, как оцинковка, и используются для транспортировки сырья и полуфабрикатов.
Вопросы и ответы
1. Из какого материала по таблице 20 изготавливается система противопожарной защиты?
Обычно для этого используются трубы из ПВХ или ХПВХ № 20.
2. Кто из них толще, Ш20 или Sch 80?
Труба № 80 толще, а толщина стенки SCH80 почти в 1,7 раза больше, чем SCH20.
3. Труба класса 20 — это то же самое, что труба из ПВХ класса 20?
Нет. Таблица 20 относится к классификации толщины стенок и может применяться к различным материалам, включая углеродистую сталь и ПВХ. Хотя для обоих материалов используется одна и та же система обозначений по таблице, номинальное давление и механические свойства у них различаются.
