Стандарт ASTM A335 распространяется на бесшовные трубы из ферритной легированной стали, предназначенные для эксплуатации в условиях высоких температур. Сравните марки P11, P22 и P91, а затем воспользуйтесь запросом на предложение (RFQ) и контрольным списком при приемке, чтобы избежать несоответствий в отношении марки, испытаний и документации.
Все трубы, упомянутые в этой статье, продаются нашей компанией.
ASTM A335 бесшовная труба из легированной стали указывается в тех случаях, когда система трубопроводов, работающая при высоких температурах, должна обеспечивать надежную работу в условиях давления, напряжений ползучести и повышенных температур. Однако для составления точного коммерческого предложения недостаточно получить запрос, в котором указано лишь “цена на трубы A335” или “спецификация материала ASTM A335”.
В реальных рабочих процессах закупок закупщикам обычно необходимо согласовать такие условия, как “Различия между марками труб по стандарту ASTM A335”, “Сравнение моделей P11, P22 и P91”, или “Технические условия на трубы ASTM A335 в формате PDF”. Эти поисковые запросы отражают потребность в технической ясности, а не только в информации о ценах.
Покупатель должен подтвердить выбор марки, основу для определения толщины стенки (таблица или минимальная толщина стенки), состояние термообработки, требования к контролю качества и уровень документации. Марки P11, P22 и P91 относятся к одному и тому же стандарту ASTM A335, однако они не являются взаимозаменяемыми в конструкциях, предназначенных для работы при высоких температурах.

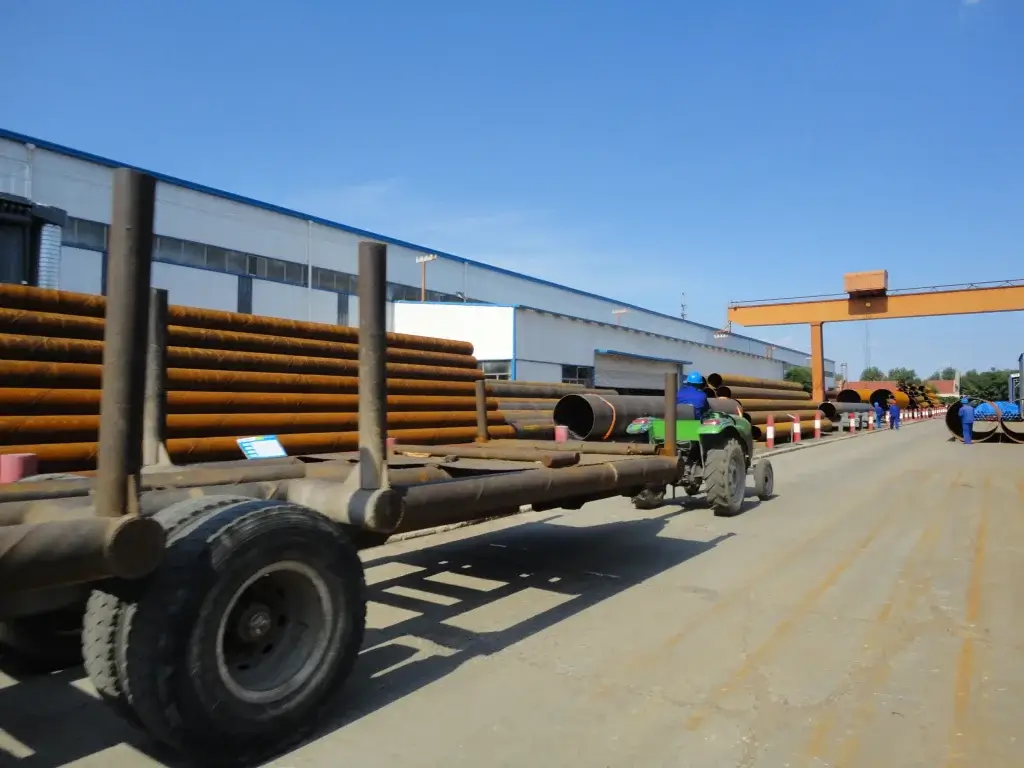

Что такое трубы ASTM A335?
Согласно ASTM International, Стандарт ASTM A335/A335M охватывает бесшовная труба из ферритной легированной стали для эксплуатации в условиях высоких температур. На него часто ссылаются в таких поисковых запросах, как:
- “Значение термина ”труба ASTM A335»»
- “Что такое бесшовная труба из легированной стали?”
- “Стандарт на материалы для труб высокотемпературных котлов”
Труба предназначена для гибки, фланцевания, формовки и сварки плавлением, благодаря чему она подходит для трубопроводные системы котлов, технологические линии нефтеперерабатывающих заводов и паропроводы электростанций.
Стандарт включает в себя как труба с номинальной толщиной стенки и труба с минимальной толщиной стенки, что является ключевым моментом в сфере закупок. Многие ошибки при подготовке запросов на предложение возникают из-за неправильного понимания этого, особенно при поиске по таким запросам, как “ASTM A335: разница между графиком и толщиной”.
Стандарт ASTM A335 распространяется исключительно на трубы. К соответствующим компонентам применяются другие стандарты:
- Стандарт ASTM A234 на фитинги из легированной стали для стыковой сварки
- Стандарт ASTM A182 для кованых фланцев
- Стандарт ASME B16.9, касающийся стандартов подбора по размерам
Правильное согласование систем имеет решающее значение в спецификация материалов трубопроводов (PMS) и выбор класса трубопроводов.
Основные технические характеристики труб ASTM A335
На стандарт ASTM A335 ссылаются в тех случаях, когда требуются бесшовные трубы из ферритной легированной стали для эксплуатации при повышенных температурах. В реальной технической документации этот стандарт чаще всего ассоциируется с трубопроводными системами котлов, паропроводами нефтеперерабатывающих заводов и коллекторами электростанций, а не с трубопроводами общепромышленного назначения.
Когда покупатели вводят в поисковую строку запросы типа “для чего используются трубы ASTM A335” или “бесшовные трубы из легированной стали для эксплуатации в условиях высоких температур”, они, как правило, пытаются понять, подходит ли этот материал для работы в условиях воздействия пара, давления или ползучести в их системе.
Сам стандарт распространяется исключительно на бесшовные трубы, что имеет важное значение, поскольку на сварные трубы распространяются другие технические условия. Это различие приобретает решающее значение при утверждении материалов в рамках проектов EPC, особенно на этапе окончательного определения классов трубопроводов.
Еще одним моментом, который часто вызывает путаницу, является определение толщины стенки. Стандарт ASTM A335 допускает использование как номинальной толщины стенки, так и минимальной толщины стенки, и именно в этом заключается причина многих несоответствий в запросах предложений. Два поставщика могут предлагать продукцию одного и того же класса, но критерии приемки, лежащие в его основе, все же могут различаться.
Где на самом деле применяются трубы ASTM A335
Стандарт ASTM A335 не предназначен для использования в общестроительных трубопроводах или в системах водоснабжения с низкой температурой воды.
В реальных проектных условиях трубы стандарта ASTM A335 выбираются не случайно. Как правило, их применение связано с конкретными высокотемпературными системами, в которых долговечная стойкость к ползучести становится определяющим фактором при проектировании.
Чаще всего его можно встретить в магистральных паропроводах, трубопроводах горячего перегрева, коллекторах котлов и системах распределения пара высокого давления на электростанциях. На нефтеперерабатывающих и нефтехимических установках он используется в трубопроводах на выходе из печей и в трубопроводах установок крекинга, где стабильность температуры имеет большее значение, чем сама по себе коррозия.
Запросы типа “Применение труб ASTM A335 на электростанциях” или “Выбор материала для труб из легированной стали для котлов” обычно вводят инженеры, стремящиеся подобрать марку материала в соответствии с проектными требованиями стандартов ASME B31.1 или B31.3.
На данном этапе выбор материала уже не сводится исключительно к трубам. Это становится решением системного уровня, учитывающим допустимые значения напряжений, расчетную температуру, припуск на коррозию и ожидаемый срок службы с учетом ползучести в течение десятилетий эксплуатации.
Сравнение марок ASTM A335 P11, P22, P91
| Класс | Система сплавов | Типичные области применения проекта | Основные направления применения | Озабоченность покупателя |
|---|---|---|---|---|
| P11 | 1,25Cr–0,5Mo | “Технические характеристики труб P11” | Паропроводы для умеренных температур | Технология сварки и термообработка |
| P22 | 2,25Cr–1Mo | “Разница между P22 и P11” | Трубопроводы котельных и нефтеперерабатывающих заводов | Контроль твердости и термообработка после сварки (PWHT) |
| P91 | 9Cr–1Mo–V–Nb | “Характеристики материала P91” | Сверхвысокотемпературные электростанции | Прослеживаемость и контроль производства |
Хотя эти марки относятся к одному и тому же стандарту ASTM A335, Замена класса требует официального одобрения со стороны инженерного отдела. Это одно из самых распространённых заблуждений в дискуссиях о закупках.
Сталь P11, как правило, применяется в паровых системах с умеренными температурами, где простота изготовления и стабильность сварки имеют большее значение, чем максимальная прочность на ползучесть. Сталь P22 отличается более высоким содержанием хрома и молибдена, что повышает её стойкость в условиях эксплуатации котлов и нефтеперерабатывающих заводов, где температурные нагрузки являются более суровыми.
С другой стороны, сталь P91 часто используется на электростанциях с ультрасверхкритическими условиями. Она обладает значительно более высокой прочностью, однако такие эксплуатационные характеристики сопряжены с более строгими требованиями к термообработке, контролю сварки и отслеживаемости.
Именно поэтому такие поисковые запросы, как “может ли труба P91 заменить трубу P22” или “различия между трубами P11, P22 и P91 в трубопроводах котлов”, носят не просто теоретический характер — они напрямую влияют на стоимость изготовления, аттестацию процедур сварки и долгосрочную надежность.
При принятии реальных инженерных решений выбор класса прочности зависит не столько от сравнения материалов, сколько от управления рисками системы.
Испытания, контроль и прослеживаемость по стандарту ASTM A335
Когда специалисты по закупкам вводят в поисковике запросы типа “требования к испытаниям труб по стандарту ASTM A335” или “что включает в себя заводской сертификат испытаний”, они, как правило, стремятся снизить риски, связанные с поставками, а не разобраться в металлургии.
Соответствие требованиям стандарта ASTM A335 определяется не только самой трубой, но и сопутствующей документацией, а также цепочкой проверок. Химический анализ, испытания на растяжение, контроль твердости, гидростатические испытания и неразрушающий контроль — все это является частью процесса приемки.
В случае высоколегированных марок, таких как P22 и P91, проверка твердости и термообработки приобретает особое значение, поскольку даже небольшие отклонения могут повлиять на долгосрочные характеристики ползучести.
В современных проектах EPC часто требуется проведение идентификации материалов (PMI). Она полезна для подтверждения состава сплава на объекте, но не заменяет механических испытаний или полного заводского сертификата. Это распространенное заблуждение в технических условиях закупок.
Не менее важным является прослеживаемость. Номера партий должны оставаться неизменными на всех этапах — от сырья до готовой трубы, — что подтверждается заводскими сертификатами испытаний, выдаваемыми в соответствии с EN 10204 3.1 или 3.2 в зависимости от требований проекта.
ASTM A335 и ASTM A106: практические аспекты выбора
| Артикул | ASTM A335 | ASTM A106 |
| Материал | Ферритная легированная сталь | Углеродистая сталь |
| Форма продукта | Бесшовная труба | Бесшовная труба |
| Распространенные сорта | P11, P22, P91 | A, B, C |
| Основная тема | Труба из легированного металла для эксплуатации в условиях высоких температур | Углеродистая сталь для эксплуатации в условиях высоких температур |
Одним из наиболее часто вводимых в поисковые системы запросов является “Различия между трубами ASTM A335 и A106”, особенно в рамках обсуждений закупок, ориентированных на стоимость.
Основное отличие заключается не только в составе материала, но и в ожиданиях относительно эксплуатационных характеристик. ASTM A106 — углеродистая сталь и широко применяется в обычных высоkotemperтурных трубопроводных системах. Однако стандарт ASTM A335 разработан для обеспечения стойкости к ползучести на основе легированных сплавов в более суровых условиях эксплуатации.
Стандарт ASTM A106 не может заменить стандарт ASTM A335 без проведения инженерной экспертизы.
С точки зрения практического инженерного применения сталь A106 может демонстрировать удовлетворительные эксплуатационные характеристики во многих технологических системах, однако она не может просто заменить сталь A335 в условиях работы с паром или при высокотемпературном ползучести без проведения полного пересмотра проекта.
Именно в этом и заключается причина многих задержек в реализации проектов — когда предпринимаются попытки замены материалов без пересмотра допустимых значений напряжений по стандарту ASME, процедур сварки и условий долгосрочной эксплуатации.
Как заказать трубы по стандарту ASTM A335
В полном запросе предложений должны быть указаны: класс, толщина стенки, термообработка, объем контроля и уровень документации.
В полном запросе предложений должно быть указано:
- ASTM A335/A335M: редакция и марка
- NPS или наружный диаметр
- Расчетная или заданная толщина стенки
- На основе номинальной толщины стенки или минимальной толщины стенки
- Количество и требуемые длины
- С ровными или скошенными торцами
- Требования к термической обработке
- Область применения неразрушающего контроля, гидростатических испытаний, определения твердости и анализа химического состава
- EN 10204, пункты 3.1, 3.2 или требования к независимому контролю
- Маркировка, нанесение покрытий, защита концов и упаковка
Эта информация позволяет поставщикам составлять коммерческие предложения на основе одинаковых технических требований. Кроме того, это сокращает количество раундов уточнений и споров по поводу документации.
Запросить план проверки стальных труб
Компания PANDAPIPE поставляет бесшовные трубы из углеродистой и легированной стали для проектов в области котельного оборудования, энергетики и промышленных трубопроводов. Пришлите нам информацию о маркировке по стандарту ASTM A335, размерах, толщине стенок, количестве и требованиях к контролю качества. Мы рассмотрим запрос на предложение и подготовим коммерческое предложение с учетом требуемого объема испытаний, документации, маркировки и упаковки.
Отправьте спецификацию труб ASTM A335 в компанию PANDAPIPE для технической и коммерческой экспертизы.
Вопросы и ответы:
1. Трубы ASTM A335 — бесшовные или сварные?
Стандарт ASTM A335 распространяется на бесшовные трубы из ферритной легированной стали. Сварные трубы из легированной стали необходимо заказывать в соответствии с другим применимым стандартом.
2. Каковы наиболее распространенные марки стали по стандарту ASTM A335?
Широко применяются марки P11, P22 и P91. Для конкретных условий реализации проектов также доступны марки P5, P9 и другие.
3. В чём разница между P11 и P22?
Они отличаются содержанием хрома и молибдена. Это влияет на их свойства, допустимые напряжения и требования к изготовлению.
4. Может ли сталь ASTM A335 P91 заменить сталь P22?
Не автоматически. Для P91 требуются иные параметры сварки, присадочного материала и термообработки. Замена требует одобрения инженерной службы.
5. Может ли стандарт ASTM A106 заменить стандарт ASTM A335?
Не обойтись без экспертизы проекта. Стандарт ASTM A106 относится к углеродистой стали, тогда как стандарт ASTM A335 — к ферритной легированной стали.
6. Предусматривает ли стандарт ASTM A335 термическую обработку?
Да. Допустимый вид обработки зависит от сорта и применимого стандартного издания. Проверьте состояние, указанное в MTC.
7. Достаточно ли сертификата PMI для приемки труб по стандарту ASTM A335?
Нет. Сертификат PMI указывает состав сплава, но не подтверждает механические свойства, термообработку, размеры или полную прослеживаемость.
8. Какие документы должен предоставить поставщик?
Запросите сертификат MTC, а также отчеты о термообработке, неразрушающем контроле, гидростатических испытаниях, анализе материала (PMI) и отчеты сторонних организаций, указанные в заказе на поставку.
